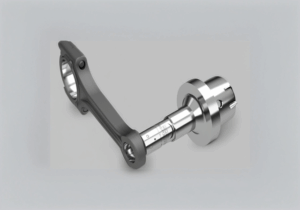

Außenglattwalzwerkzeug Typ WAW
Außenglattwalzwerkzeug Typ WAW

Beschreibung

Unser Außenglattwalzwerkzeug wurde speziell für die passgenaue Bearbeitung von zylindrischen Wellen entwickelt. Der Bearbeitungsdurchmesser lässt sich im Bereich von Mikrometern genau einstellen. Wir bieten Ihnen passende Werkzeuge für die Bearbeitung von glatten und abgesetzten Wellen. Glatte Wellen können sowohl im Eigenvorschub als auch im Maschinenvorschub bearbeitet werden. Abgesetzte Wellen hingegen lassen sich nur im Maschinenvorschub bearbeiten.





Werkzeugstruktur

Die kompakte Bauweise unserer Glattwalzwerkzeuge vom Typ WAW besteht aus einem Werkzeugkörper und einem Glattwalzkopf. Der Mechanismus zur präzisen Einstellung des Bearbeitungsdurchmessers befindet sich im Werkzeugkörper. Käfig, Rollen und Konus sind Verschleißteile und können problemlos ausgetauscht werden. Als Schnittstelle zur Maschine bieten wir Ihnen zylindrische Werkzeugschäfte, Morsekegel oder auf Anfrage weitere Sonderausführung an. Die Bearbeitungstiefe der Werkzeuge beträgt in der Standardausführung zwischen 75mm – 115mm, sollte dies nicht ausreichen, können wir Ihnen zylindrische Aufnahmen mit Durchlass anbieten.





Bearbeitung

Die Bearbeitung metallischer Werkstoffe mit einer Zugfestigkeit bis 1.400 N/mm² und einer Härte von maximal 45 HRC stellt für unsere Außenglattwalzwerkzeug kein Problem dar. Dabei können Sie abhängig von den Gegebenheiten entweder das Werkstück oder das Werkzeug rotieren lassen und die Bearbeitung damit auf konventionellen CNC-Maschinen sowie auf Bearbeitungszentren, Dreh- und Fräsmaschinen durchführen.

Datenblatt - Technologie Leitfaden

Alle Maße in mm. EV: Eigenvorschub MV: Maschinenvorschub
